型號：HK-GW-150
時間：2024-09-04
訪問量：3525

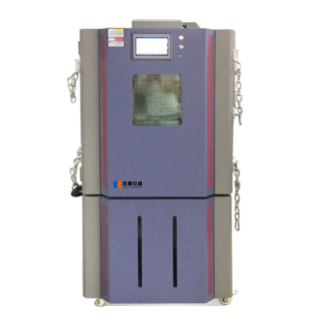

一、高溫防爆試驗箱介紹：
1.符合標準：GB 31241-2014《便攜式電子產品用鋰離子電池和電池組 安全要求》標準要求：將電池按照規定的試驗方法充滿電后。以（5±2）℃/min的溫升速率進行升溫，當箱內溫度達到130℃±2℃后恒溫，并持續30min；接收標準：電池應不起火、不爆炸。
2.設備主要功能：主要用于電池安全性能檢測中爐熱試驗、加熱測試等（適用于 3C 單體電芯或3C 電池組小于 10AH）。
二、箱體組成結構:
1.機箱上下式結構，箱體上部為試驗區、控制器安裝在箱門上，電器控制在箱體左后方。
2.內箱材料：SUS304#不銹鋼板，1.2mm厚
3.外箱材質：冷軋鋼板烤漆處理1.2mm厚
4.照明功能：門外部裝有 LED 燈,節能高亮度,方便觀察測試區電池測試時的狀態
5.排煙功能：測試產生的煙霧廢氣可通過頂部的鼓風機通過管道排放到室外；排煙孔直徑50mm，排煙管；
6.安全防爆：門裝有 20mm 厚度的鋼化防爆玻璃；玻璃前面安裝了一張活動的不銹鋼絲隔網,增加安全性能,同時也方便抽取清理；外部的鏈接鉸鏈門鎖采用高強度的標準配件，安全,方便安裝與更換；箱體后部帶有防爆泄壓門 300*300mm。
6.保溫材質：采用耐火級高強度 PU 聚氨酯發泡保溫絕緣材料(比一般 PU 更具斷熱,耐火功效),保溫系數:小于 0.0212kcal/m?hr，厚度100MM
7.組成：測試區、風機、電熱、電氣、控制器
8.溫度控制：控制器、固態繼電器、電熱、循環風機、PT-100傳感器
9.箱門及觀察窗：單開門防爆把手、防凝露電熱裝置，真空自動除霧透明帶照明燈觀察窗，尺寸230X270mm
10.密封條：耐高溫硅膠密封條
11.引線測試：開Φ50mm的測試孔或由客戶指定測試孔尺寸，并附上相應保溫隔熱配件及專用的密封軟塞
12.樣品架：箱內設置可隨意調整的樣品分度架及樣品放置托盤架，標準配置2塊，每塊承重15KG均勻分布
13.箱體移動：箱體底部安裝移動腳輪及定位腳杯
三、空氣風量循環系統:
1.試驗樣品放置在測試空間內，需要保證樣品表面溫度及濕度的均勻性，必須對測試空間氣流進行強制循環。本設備內置空氣間、循環風道及不銹鋼循環風機，通過頂部背葉窗及散流器，風均勻的從頂部吹出，將調和室中調和好的溫度、濕度散發到測試空間，從而達到均勻的控制溫濕度的目的
2.采多翼離習式風扇及密封型馬達,不易失油及束心
3.擴散重直,水平交換,弧型循環送風方式
4.可調式側吹出風口及護網回收口
5.特殊訂制可調式百葉送風循環系統
四、安全保護系統:
1.附有無熔絲保護開關
2.極限超溫，風機、電機過熱繼電器保護
3.電源：漏電保護，超載及短路保護
4.溫濕度過零點閘流體功率控制器保護
五、高溫防爆試驗箱技術參數：
|
產品型號 |
HK-GW-100Y |
HK-GW-150Y |
HK-GW-225Y |
|
|
工作室尺寸 :mm |
W500*H500*D400 |
W500*H600*D500 |
W600*H750*D500 |
|
|
外型尺寸(約) :mm |
W600*H1480*D1500 |
W700*H1480*D1500 |
W800*H1630*D1500 |
|
|
技術 |
溫度范圍: |
RT+10℃～+150℃可任意調節 |
||
|
溫度分辨率： |
0.01℃ |
|||
|
溫度均勻度 |
≤ 2 |
|||
|
溫度波動度 |
± 0.5℃ |
|||
|
溫度偏差： |
±0.5℃ |
|||
|
升溫速率： |
5℃±2℃/min（線性可調節） |
|||
|
負載： |
3KG |
|||
|
計時設置 |
9999H59M59S可設置 |
|||
|
控觸摸屏控制 |
控觸摸屏控制 7寸真彩寬屏控制器 設定范圍：z大溫度范圍上下限5℃ 顯示分辨率：溫度：0.01℃；時間：0.1min; 溫度測量：PT100型鉑金電阻 RS-232/R485通訊界面：可顯示曲線,資料獲取,可做為監控及遙控系統 |
|||
|
畫面顯示功能 |
溫度設定(SV)實際(PV)值直接顯示 可顯示執行程序號碼,段次,剩余時間及循環次數, 運轉時間顯示 程序編輯以及圖形曲線顯示 具單獨程序編輯畫面,每頁可輸入4個段次溫濕度,時間 定點或程序動作狀態顯示 語言轉換可以切換中文/英文 大屏7寸真彩顯示屏幕 |
|||
|
加熱加濕、除濕系統 |
加熱發熱管：采用進口鎳鉻合金電加熱器 加熱控制方式：無觸點等周期脈沖調寬，SSR（固態繼電器 熱恒定方式：智慧型自動加溫，P.I.D控制達到所需要的溫度 |
|||
|
使用電源 |
220V · 50Hz/380V · 50Hz |
|||
|
設備工作環境 |
8.1.環境溫度：0～35℃ 8.2.環境濕度：20%RH～90%RH，非冷凝 8.3.設備噪音：≤50db在機臺正前方離機臺1米并離地面1.2米處測量 地面平整，通風良好，不含易燃、易爆、腐蝕性氣體和粉塵；沒有強電磁輻射源; |
|||
