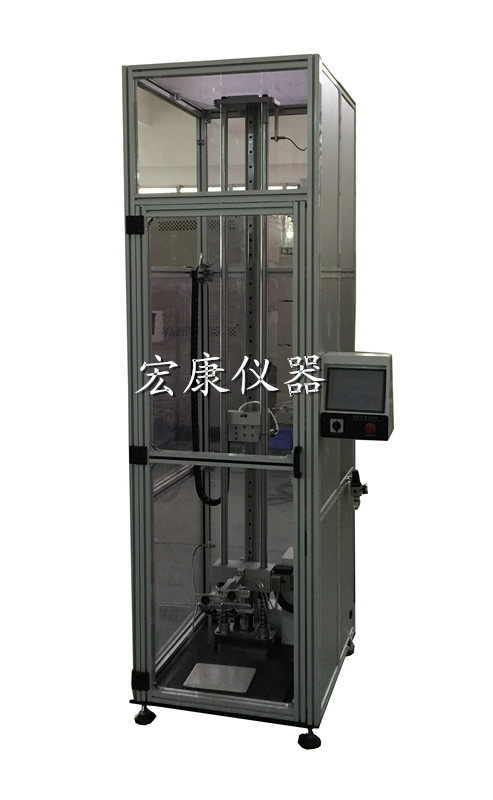

一、全封閉受控跌落試驗機用途：
本機旨在評估產品在實際使用時客戶可能意外將產品跌落后對產品性能的影響，適用于：手機 行動電話、PDA、電話機、電子辭典、CD、MP3、電池、適配器等小型消費類電子產品作原姿態及加速度跌落測試；
索尼、德賽、聞泰、海派 龍旗通信 HTC步步高等客戶目前有使用
[適用標準]：JIS C 0044 IEC 60068-2-32
二、特點：
1.本機采用進口電機組件作試驗高度調整，定位快速，耐久使用；
2.本機采用獨有的多角度調節裝置，0 45 90 180角度可調，適合產品作：菱、角、面測試；
3.產品跌落角度接近試驗設定角度；
4.跌落完畢可自動上升至設定高度，方便操作，提高測試效率；
5.所有氣動組件均采用日本SMC優質組件，耐久使用；
6.多種跌落板可用：鋼板、水泥板（或大理石板），適用多國測試要求；
7.最大支持跌落產品:300X250X30mm體積物品
8.本機采用日本SMC氣手指夾持試件，夾持尺寸大并可調整，與試件同時落下，在300mm處瞬時脫離試件，從而保證試件在接近原姿態作跌落測試；
9.機采用日本SMC或德國真空發生器，吸住試件同時落下，在300mm處瞬時脫離試件，從而保證試件在接近原姿態作跌落測試；
三、功能：
1.自由跌落測試
2.定向跌落測試
3.自動和手動功能
4.基準高度補償功能
5.跌落高度、測試次數可設定
6.數據測算功能，試驗時間等；
7.安全門保護功能（安全門打開，設備不啟動，保護操作者安全）
四、設備參數：
|
最大測試高度 |
300~1800mm(可設定)位移精度為±0.5mm |
||
|
跌落角度 |
0°、45°、90°，可跌落矩形樣品的 2 個大面、4 個小面、8 個棱和 4 個角 |
||
|
最大跌落重量 |
1kg |
||
|
吸盤規格及數量 |
Ф16mm 吸盤，6 個 |
||
|
落下高度設定 |
觸摸式 |
||
|
軟件可測試數據 |
跌落高度、試驗時間、測試次數等 |
||
|
最小脫離高度 |
300mm |
||
|
跌落面尺寸 |
450*350*50mm |
||
|
跌落面材質 |
大理石/水泥板/鋼板/木板/ |
||
|
計數器 |
0~999999（LCD顯示） |
||
|
驅動方式 |
伺服電機+同步帶 |
||
|
控制方式 |
觸摸屏+PLC |
||
|
設備功率 |
≤600W |
||
|
外形尺寸 |
W720xD910xH2300mm |
||
|
設備重量 |
約250Kg |
||
|
使用氣源 |
≥0.5MPa潔凈的壓縮空氣 |
||
|
機臺電源 |
AC220V 50Hz 3A |
||
|
工作溫度 |
18℃～30℃ |
||
|
工作濕度 |
40%～60% |
||
|
貯藏溫度 |
-10℃～60℃ |
||
|
貯藏濕度 |
40%～60% |
||
