型號：K-SD-901?
時間：2024-11-13
訪問量：5965

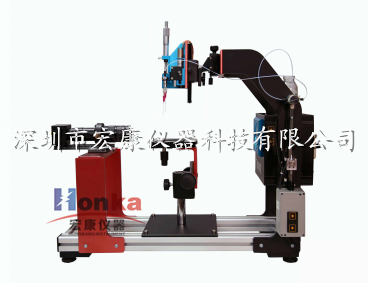

一、水滴角測量?jī)x簡介：
是指測量在氣、液、固三相交點處所作的氣-液界面的切線穿過液體與固-液交界線之間的夾角θ，用于測量液體對固體的浸潤性，表示潤濕程度的量度。通過測量液體對固體的水滴角、計算、測定液體的自由能即液體對固體的附著力，張力等指標。潤濕性問題與采礦浮選、石油開采、紡織印染、農藥加工、感光膠片生產、油漆配方以及防水、洗滌等都有密切關系。
水滴角測定儀廣泛應用于手機屏幕、平板電腦屏幕、玻璃蓋板、保護膜、離型膜等產品的水滴角測量；在石油、化工、醫藥、造紙、染料等領域，作科學研究及教學用，我廠生產的水滴角測定儀系列產品，可根據用戶的不同需要設計不同的檢測儀器。
二、適用標準：
GB/T 24368-2009 玻璃表面疏水污染物檢測
SY/T5153-2007 油藏巖石潤濕性測定方法
ASTM D 724-99（2003） 紙的表面可濕性的試驗方法
ASTM D5946-2004 塑料薄膜與水水滴角度的測量
ISO15989 塑料薄膜和薄板電暈處理薄膜的水水滴角度的測量
三、應用領域:
1）、金屬焊接過程中，檢測焊劑對金屬的附著力；
2）、印刷行業油墨、金屬、紙張之間的附著力；
3）、粘貼劑與固體間的粘接程度研究；
4）、航天工業空中雨霧對飛機基體的潤濕程度檢測；
5）、軍事科學中彈片在空氣中與雨霧水滴角的測定；
6）、石油開采過程中，注入添加劑與原油中固體前進角，后退角的測定；
7）、納米材料與不同活性劑間濕潤性的測定、研究；
8）、鋁箔親水角的測定；
9）、凸凹眼鏡片親水性、疏水性測定
10）、包裝用品污染程度測定等等
四、技術參數：
1）、滴定方式：靜滴法
2）、測量方法：量角法，量高法，切線法等
3）、載物平臺系統
載物臺尺寸：100×130mm2
4）、光學系統
①物鏡變倍范圍：0.7--4.5X
③總放大倍數：12.6~81X（以17寸顯示器，0.5 X適配目鏡為例）
④圖像放大方式：連續變焦
5）、光源
①LED冷光源，白色
②工作電源：DC3.1V，200mA
6）、微量進樣器：0~100μl,每格2μl 或 0~50μl,每格1μl
7）、攝像頭
①COMS傳感器
②有效像素：1280×1024或自選
③幀率：30fps
8)、電源：DC5v功耗：5w
9）、角度測量精度：0.1°
10）、圖像采集方式：照相：?jiǎn)畏?，多幅（最?0幅）；錄像。在播放器中支持單幀、連續幀的采集。
11）、電腦配置
WinXP以上計算機操作系統
顯示器：17吋
12）、輸入電源：AC220V，5A
13）、儀器外形尺寸：640×200×480mm
五、測量方法與原理：
水滴角現有測試方法通常有兩種:其一為外形圖像分析方法;其二為稱重法.后者通常稱為潤濕天平或滲透法水滴角儀.但目前應用最廣泛,測值最直接與準確的還是外形圖像分析方法.
外形圖像分析法的原理為,將液滴滴于固體樣品表面,通過顯微鏡頭與相機獲得液滴的外形圖像, 再運用數字圖像處理和一些算法將圖像中的液滴的水滴角計算出來.
