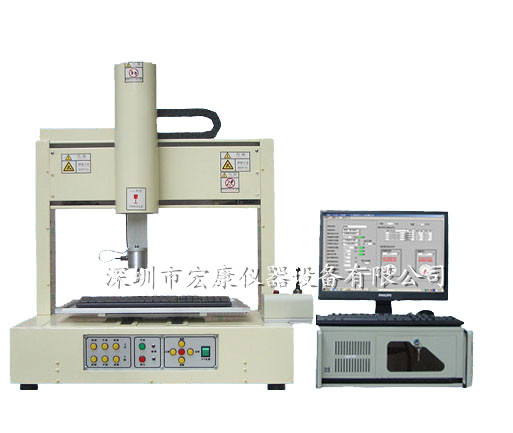

型號：HK-ZDAJ-XYZ
時間：2025-04-08
訪問量：7035
一、產品用途:
本機適用于電腦鍵盤、手機鍵盤、3G可視電話鍵盤、汽車CD按鍵、ATM鍵盤等多鍵產品做按鍵荷重曲線測試（多點自動位移）或做筆記本電腦等LCD液晶屏多點耐壓力測試。
二、產品特點:
1.Peak Force、Return Force、Distance、TT、Click率及動態阻抗值FO皆可直接在圖上顯示數值，不須人工計算，
2.自動感應式測試方式,不管按鍵高低均可通過測定行程及荷重著由計算機自動控制，測試完畢即可顯示FC、FC_D、FP、FP_D、FM、FM_D、FR、FR_D、CC、CC_F、CR、TT、FO、FO_D等，并可自動判定Passed或Fail.
3.簡體/繁體/英文三種操作接口可切換，適用于全球客戶，N、Lb、gf、kgf可自由切換。
4.測試方法可自由設定、存儲、調用、修改測試結果存儲于硬盤（每筆皆可存儲不限次數），可直接打印數據、曲線（一張A4紙可任意指定放置N個曲線圖）。
5.可生成壽命衰減曲線，檢測報表可轉換為Excel及PDF文檔格式
6.空壓測試、選擇重測功能，曲線修復功能等極爲實用。
7.可于計算機軟件內手動采集待測按鍵X-Y坐標或通過AUTOCAD直接導入測試坐標，極大提升測試效率和測試坐標精準度。
8.可編程循環測試，適用于同一規格產品大批量測試，節約測試時間。
9.于教導模式內可以[驗證]任何需測坐標點，以確定坐標是否正確。
10.多鍵產品可以：多點自動測試荷重曲線；
11.LCD產品可以：多點定力值測試位移
三、技術參數:
|
型號： |
HK-ZDAJ-XYZ |
|
Z軸最大荷重： |
50N（5kgf） |
|
Z軸驅動方式： |
日本松下伺服電機 |
|
制御方式： |
上升、下降 |
|
驅動（升降）范圍： |
0~150mm（滿足測試手機） |
|
荷重測定范圍： |
0~50N（5kgf）或500N(LCD抗壓）測試 |
|
荷重分解度： |
0.01gf(0.098mN) |
|
荷重精度： |
0.1N(100mN) |
|
位移測定范圍： |
0~150mm |
|
位移分解度： |
0.001mm |
|
位移精度： |
±0.03mm |
|
試驗速度范圍： |
0.1~150mm/min |
|
移動速度范圍： |
0.1~1000mm/min |
|
X-Y軸驅動方式： |
日本松下伺服電機 |
|
制御方式： |
X:左右 Y:前后 |
|
驅動范圍： |
X:0~460mm Y:0~200mm |
|
位移分解度： |
0.001mm |
|
位移精度： |
±0.05mm |
|
移動速度范圍： |
0.1~900mm/Sec |
|
允許試樣尺寸： |
W500xD260mm |
|
機臺重量（約） |
150kg |
|
主機尺寸 |
W950xD760mmxH935mm |
|
機臺尺寸 |
W1400xD780xH1700mm |
