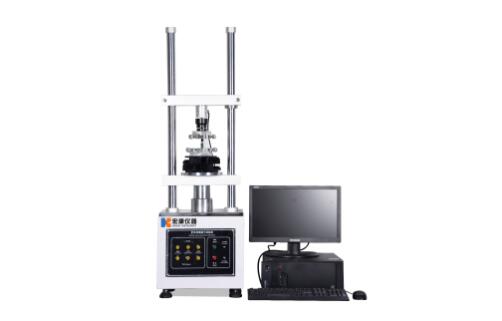

插拔力試驗機試驗類別：
1、壓縮試驗：壓縮方向的試驗。例如：彈簧、連接器退Pin試驗等。
2、拉伸試驗：拉伸方向的試驗。例如：線材拉伸試驗、單Pin塑料保持力試驗等。
3、壓縮拉伸試驗：同時做壓縮及拉伸試驗。例如：連接器之插拔力試驗等。
測定運動方式：
1、去程單向測定：壓縮試驗或拉伸試驗中，只記錄去程單一方向的測試數據。
2、去回程雙向測定：壓縮拉伸試驗中，記錄去程及回程兩個方向之測試數據。
荷重測定范圍：測試荷重范圍設定，當荷重到達設定值時機臺便會自動回程。此回程條件可和行程測定范圍搭配使用。
行程測定范圍：移動行程范圍設定，當行程到達設定值時機臺便會自動回程。此回程條件可和荷重測定范圍搭配使用。
行程原點位置：
1、開始測定位置：以開始試驗時的位置當做原點。
2、荷重零點位置：開始試驗后，移動至接觸到待測物，使得荷重元感測到某一力量值的位置當做原點。
行程原點檢出：
1、一次檢出原點：同一檔案多次試驗時，只抓取第1次的測試原點作為基準，以后的測試皆是依據此原點來動作。此方式適用于壽命測試，其目的是為了看出產品結構的衰減變化情形。
2、每次檢出原點：同意檔案多次測試時，每一次的試驗都會重新抓取新的測試原點。此方式適用于每次試驗皆須更換產品或測試位置，所以必須每次抓取新的原點當基準。
測定速度：試驗時移動速度。速度范圍0mm/min~187.5mm/min。
測定總次數：即設定所要試驗的次數。連續測試的狀態下，當次數到達時，機臺便會自動停止。
空測次數：開始試驗時，可設定前幾次的數據和圖形不作儲存，此目的主要是為了讓產品先行空測幾次，待產品的特性穩定后，再采集所需測試資料。
每次等待時間：做連續多次試驗時，每一次試驗的間隔時間。
每次等候位置：每次試驗完成后，會移動至該位置，作為下次試驗的開始位置。
1、零點上方：因?yàn)樯戏绞枪潭ǘ?，移?dòng)部位在下方，所以壓縮試驗時是往上移動；反之，拉伸試驗時是往下移動，所以零點上方位置表示往下移動的方向。
2、零點下方：零點下方位置表示往上移動的方向。
回轉暫停時間：每次試驗去程與回程之間，回轉的暫停時間。
測定結果保存：
1、不保存：實驗結果都不做儲存的動作。
2、測定值：實驗結果只作資料數據部分的儲存。
3、波形圖：實驗結果作資料數據及測試圖形的儲存。
測定完成次數：顯示目前開啟的檔案總共完成試驗次數。
測定開始時間：顯示目前開啟的檔案開始做測試的時間。
測定結束時間：顯示目前開啟的檔案結束做測試的時間。
